去烟/雾算法发展概览
2025/03/10算法

去烟/雾算法发展概览

本文介绍了去烟/雾算法的发展历程，介绍了几个经典模型。

269次点击17分钟阅读

早期：基于先验的方法

此阶段的方法不依赖于深度学习，而是基于对大量无雾和有雾的观察，人工总结出统计规律（先验知识），利用物理散射模型来反推图像的透射率和大气光值。

主要的代表算法是暗通道先验(Dark Channel Prior, DCP)。通过观察发现，在绝大多数没有雾的户外图像的局部区域中，至少有一个颜色通道的像素值是非常低的，这个通道就被称为暗通道。

例如在阴影比如树荫、建筑背光处，三个通道的值都很低；鲜艳的物体如一朵红色花，R通道值很高，G和B的通道值则很低（接近0），黑色的物体如树干、石头，三个通道值都很低。

而雾（大气光）通常是白茫茫的，亮度较高。

  • 如果有雾：原本应该很黑的暗通道，会因为叠加了白色的雾气而像素值升高。
  • 计算逻辑：算法通过计算暗通道的像素值有多高，就能反推出该区域的雾气有多浓（即此处的透射率有多大）。
  • 还原：知道了雾的浓度，可以根据物理公式来将雾减去，还原出清晰的图像。

在数学上，暗通道可以表示为：

Jdark(x)=min⁡y∈Ω(x)(min⁡c∈{r,g,b}Jc(y))≈0J^{dark}(x) = \min_{y \in \Omega(x)} \left( \min_{c \in \{r, g, b\}} J^c(y) \right) \approx 0 \\ Jdark(x)=y∈Ω(x)min​(c∈{r,g,b}min​Jc(y))≈0

相关文章

【斯坦福CS231n 学习笔记13】Robot Learning
  • 其中JcJ^cJc是图像JJJ的R、G、B的某个通道。
  • Ω(x)\Omega(x)Ω(x)是以像素xxx为中心的局部窗口（通常是15×1515\times 1515×15的方块）。

利用大气散射模型对图像进行去雾：

I(x)=J(x)t(x)+A(1−t(x))I(x)=J(x)t(x)+A(1-t(x))\\ I(x)=J(x)t(x)+A(1−t(x))
  • 其中I(x)I(x)I(x)为观察到的有雾图像。
  • J(x)J(x)J(x)为要恢复的无雾图像。
  • t(x)t(x)t(x)为透射率，代表光线穿透雾的能力，雾越浓，则t越小。
  • AAA代表大气光值，通常取整张图中最亮区域的值。

归一化：将方程两边同时处以大气光A：

I(x)Ac=J(x)t(x)Ac+1−t(x)\frac{I(x)}{A^c}=J(x)\frac{t(x)}{A^c}+1-t(x)AcI(x)​=J(x)Act(x)​+1−t(x)

取最小值：对方程两边进行两次取最小操作（第一次是对RGB取最小，一次是对局部窗口Ω(x)\Omega(x)Ω(x)取最小）：

min⁡y∈Ω(x)(min⁡cIc(y)Ac)=t(x)min⁡y∈Ω(x)(min⁡cJc(y)Ac)+1−t(x)\min_{y \in \Omega(x)} \left( \min_c \frac{I^c(y)}{A^c} \right) = t(x) \min_{y \in \Omega(x)} \left( \min_c \frac{J^c(y)}{A^c} \right) + 1 - t(x)y∈Ω(x)min​(cmin​AcIc(y)​)=t(x)y∈Ω(x)min​(cmin​AcJc(y)​)+1−t(x)

代入先验：根据暗通道先验，无雾图像JJJ的暗通道趋近0，即Jdark(x)=min⁡y∈Ω(x)(min⁡c∈{r,g,b}Jc(y))≈0J^{dark}(x) = \min_{y \in \Omega(x)} \left( \min_{c \in \{r, g, b\}} J^c(y) \right) \approx 0 Jdark(x)=miny∈Ω(x)​(minc∈{r,g,b}​Jc(y))≈0。因此中间一项约为0。

求解t(x)t(x)t(x)：

t(x)=1−ωmin⁡y∈Ω(x)(min⁡cIc(y)Ac)t(x) = 1 - \omega \min_{y \in \Omega(x)} \left( \min_c \frac{I^c(y)}{A^c} \right)t(x)=1−ωy∈Ω(x)min​(cmin​AcIc(y)​)

引入常数ω\omegaω的原因是为了保留少量的雾，使得图片更加自然，保留景深感。

暗通道先验的优点是简单且有效，在很多场景下效果惊人；缺点是对天空失效，因为天空本身就很亮，不符合暗通道趋近于0的假设，所有DCP在处理天空时会容易出现颜色失真，且模型基于理想化的假设，在面对复杂不均匀的真实世界雾霾时，刚性的假设往往会失效，导致泛化能力较差。

相似的算法还有颜色衰减先验（Color Attenuation Prior）和颜色线（Color-Lines)先验，都是基于先验的方法。

深度学习初期：基于CNN的方法

此处主要从人工先验转换到数据驱动，利用卷积神经网络的特征提取能力，从大规模的数据集中自动学习雾霾的特征。深度学习方法主要还是分为两个方面，早中期还是以大气散射模型为基础；由于现实中的雾实际上更加复杂，要综合考虑深度、光照等因素，因此后期则直接以端到端模型为主。

基于大气散射模型的CNN方法

以DehazeNet为例，该方法还是以大气散射模型为基础，但是t(x)t(x)t(x)和AAA不再依靠人工规则计算，而是通过训练一个CNN来计算。

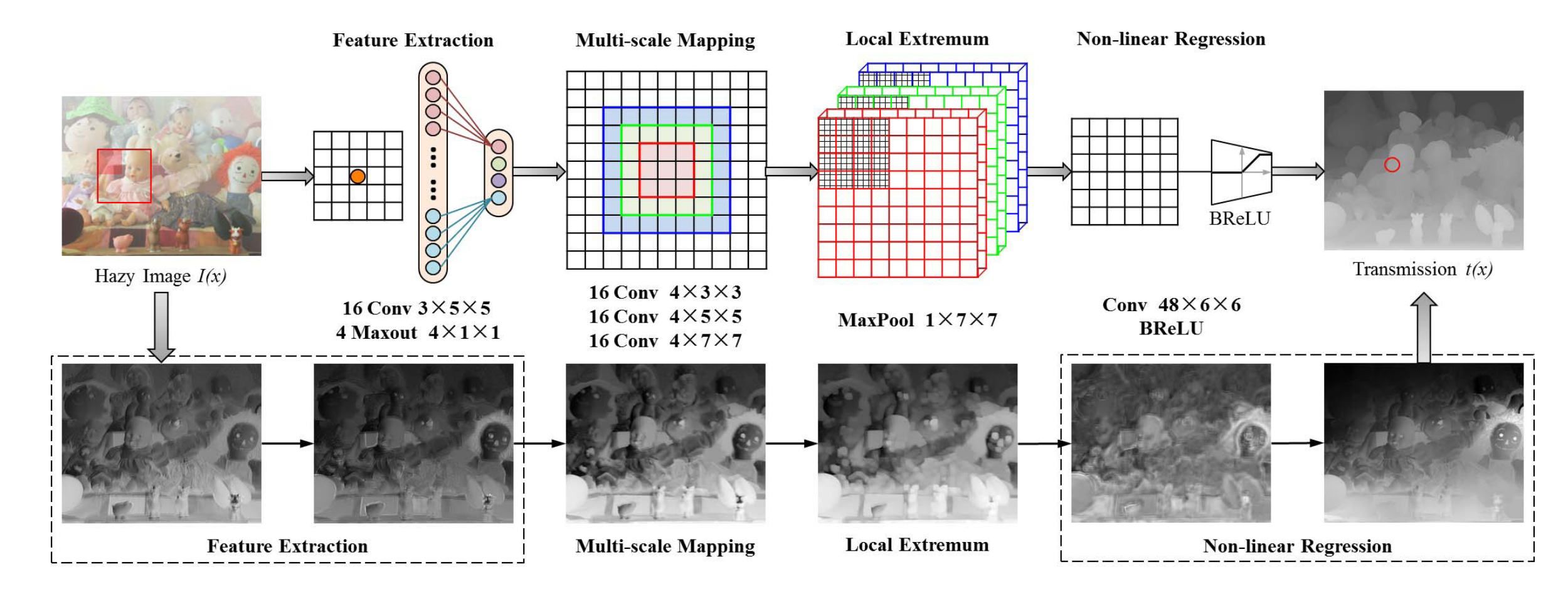

DehazeNet架构图

该方法通过CNN模型计算出透射率图，即t(x)t(x)t(x)，然后将透射率图输入到大气散射模型来恢复无雾图像。

该模型的主要创新点以及所相应解决的问题如下：

  • 在特征提取层引入了Maxout单元，在第一层卷积以后使用Maxout激活参数，来解决特征学习的单一性和局限性。Maxout是一种分段线性函数，作用是输出k个不同的输入值中的最大值，可以通过学习不同的滤波器参数，自动拟合出类似于“最小值滤波”（暗通道）、“最大值滤波”（最大对比度）等多种去雾特征，网络可以自动学习最有效的雾气特征，而不仅仅依赖于人工假设。
  • 多尺度映射：在网络的第二层使用并行卷积操作。解决了尺度变化的适应性。雾的透射率和景深相关，而图像中的物体的大小和距离是多变的。单一尺度的卷积核难以同时处理微小的细节和巨大的物体，多尺度卷积就能够很好地解决这个问题，从多个尺度提取特征，提高模型对图像缩放和不同大小的鲁棒性。
  • 局部极值操作：在网络的第三层引入最大池化操作，主要是用于对传输图做平滑处理，来防止逐像素计算出的特征可能因为纹理、颜色等变化而产生巨大剧烈波动；除此以外，还能有效地抑制了由白色物体或图像噪声引起的传输率低估误差。
  • 双边ReLU激活函数：通过新的激活函数BReLU，将输出限制在[0,1][0,1][0,1]中，来解决透射率大于1的情况；同时还规避了Sigmoid函数的梯度消失问题，保留了ReLU的局部线性，提升了图像恢复的质量。

端到端的CNN方法

这类方法不再纠结于中间物理参数，而是直接学习从”有雾图“到”无雾图“的映射关系，减少了对物理先验的依赖，通常能够获得更高的图像保真度。

以FFA-Net为例，该模型是一个完全的端到端网络，输入有雾图，直接输出无雾图，中间不再显式计算透射率t(x)t(x)t(x)与大气光AAA。

该方法主要解决了传统深度学习去雾方法的两个痛点：

  • 低效处理：之前的网络通常对图像中的每一个像素和每一个特征都“一视同仁”，但是实际上雾在图像中的分布是不均匀的，有些地方的雾比较厚，有些地方仅仅只有薄雾；且不同的特征通道包含的信息重要性不同，有些通道包含更多的边缘纹理，有些地方包含更多色彩。如果不区分对待，则网络就会将资源浪费在简单的区域，在苦难的区域在效果不佳。
  • 浅层信息的丢失：随着网络层数变深，原本图像的细节容易在多次卷积之后丢失。同时保留深层语义和浅层细节就变成了一个难题。

FFA-Net使用了注意力机制和融合来解决以上问题：

  • 注意力：雾气分布不均匀，那么网络应该学会聚焦，侧重雾气较厚的地方。
  • 特征融合：保留中间产生的信息，网络前几层提取的特征和后几层提取的特征应当结合起来，共同确定最后的去雾图像。

FFA-Net的模型架构如下：

FFA-Net架构图

该模型主要由以下阶段组成：

  • 浅层特征提取：图像先经过一个简单的卷积层，为后续的深层处理准备。
  • 堆叠的组架构：特征图连续通过三个组架构，每一组都提取出不同层级的特征。
  • 特征融合：三个组架构的输出除了作为下一组的输入意外，还会被汇聚到拼接模块，拼接的特征会通过一个特征注意力模块，这样可以让网络同时保留浅层细节特征和深层语义特征，并且自动学习它们的权重进行融合。
  • 重建与全局残差：融合后的特征再经过最后的卷积层来重建图像。原始输入的图像直接连接到网络的末端，说明整个网络学习的实际上是残差，即如何从有雾的图中减去雾，或者如何修正输入的图片。

细分来看，每个组内由19个基本块串联而成，基本块包含局部残差学习和特征注意力。流程为Conv→ReLU→Conv→FAModule→与输入相加Conv \rightarrow ReLU \rightarrow Conv \rightarrow FA Module \rightarrow 与输入相加Conv→ReLU→Conv→FAModule→与输入相加。而特征注意力又主要由通道注意力和像素注意力串联而成：

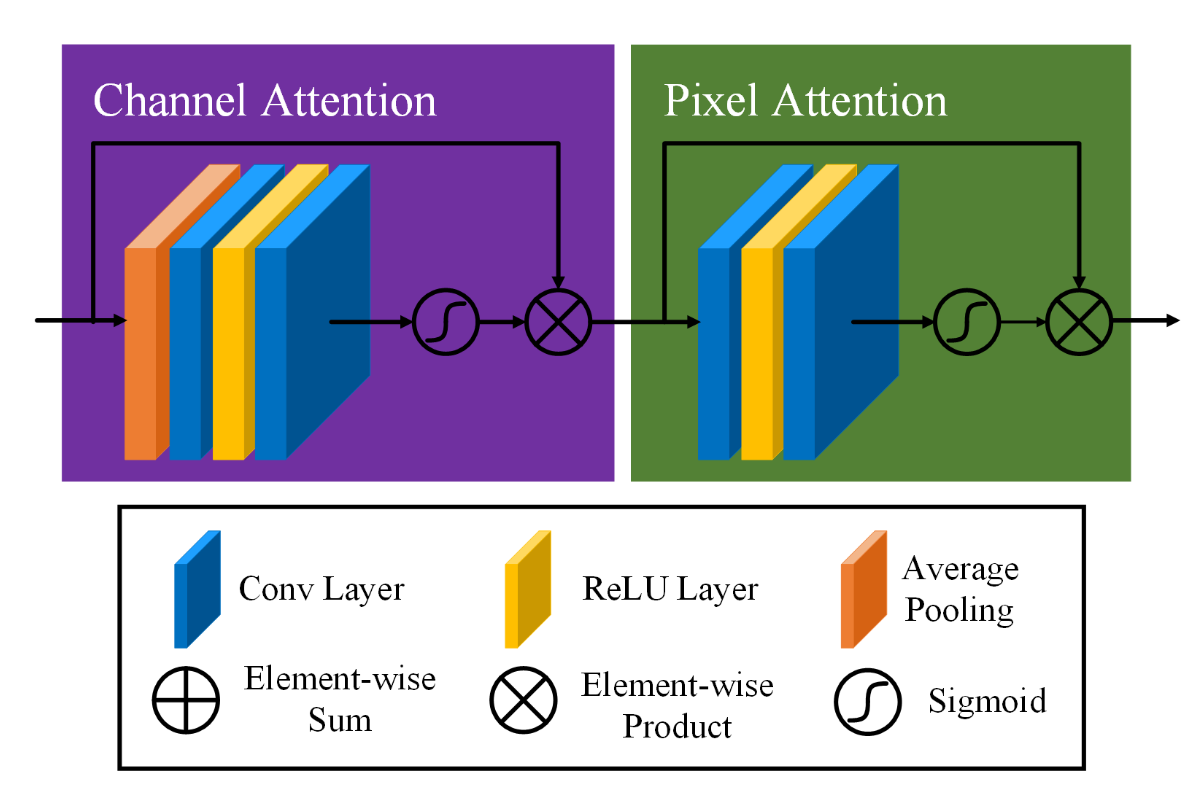

特征注意力模块
  • 通道注意力主要解决不同特征通道的重要性不同的问题，例如某些通道可能用于响应浓雾，某些用于响应边缘。通过使用全局平均池化压缩空间的信息，算出每个通道的一个权重值，然后乘以原特征。
  • 像素注意力主要解决雾在图像上分布不均的问题，通过卷积和Sigmoid生成一张和原图一样大的权重图。雾大的地方权重可能大，没雾的地方权重较小。

Transformer模型

CNN的劣势就是卷积核视野（感受野）太小，看局部容易将白墙当成雾。而Transformer的Self-Attention天生就能够看全局。

以DehazeFormer为例，该模型在Swin Transformer的基础上改进了归一化方法和将循环移位替换为反射填充，成为了在SOTS indoor数据集上
PSNR指标首次超过40dB的Transformer架构的模型，在去雾这一领域超越了CNN。

DehazeFormer主要解决的问题如下：

  • CNN的局限性：传统的CNN擅长提取局部特征，但是在捕捉全局上下文方面则较弱，而去雾则非常依赖全局信息。
  • 通用Transformer在去雾领域表现不佳：Swin Transformer直接用于去雾会出现很多问题，因为其很多设计是为了“识别物体”而设计的，并不是为复原像素而设计的：
    • Swin Transformer的LayerNorm会破坏雾的特征，雾的浓度通常与图像的亮度和对比度强相关。如果强行将每个图像块都归一化为一样的分布，相当于把雾的浓度信息丢掉了。
    • 循环移位会带来伪影，为了让不同的窗口进行信息交流，Swin Transformer使用了一种称为循环移位的操作，在去雾这种需要生成高质量图片的任务中，会导致明显的边缘伪影。

该模型的架构如下：

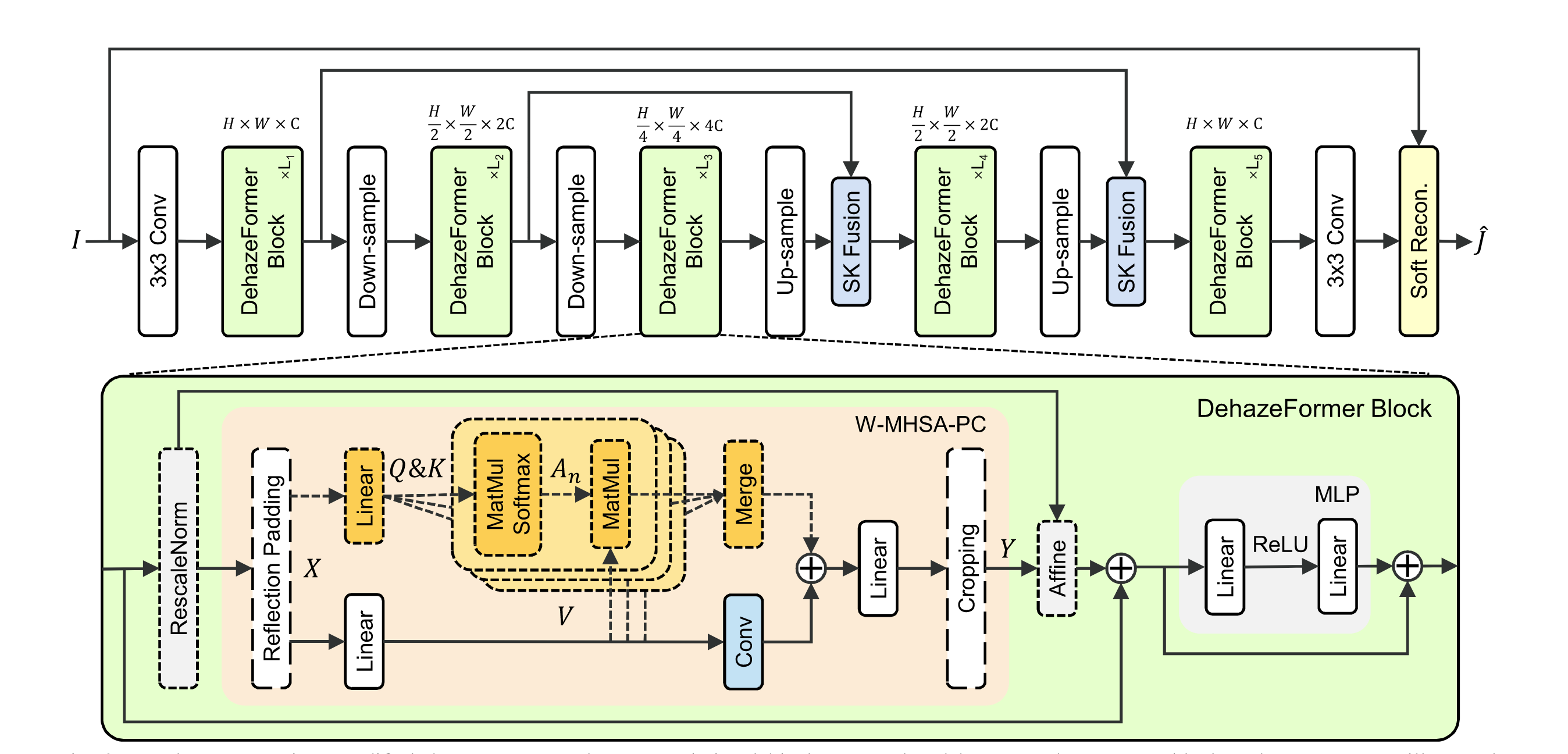

DehazeFormer架构

针对以上问题，DeHazeFormer主要做出了以下改进：

  • 提出了新的归一化方法来替代LayerNorm：先像LayerNorm一样将数据归一化，然后再将整张特征图的全局均值和全局方差加回去。归一化是为了让网络训练更加稳定，而加回全局均值和方差，这是为了保留”雾的浓度信息“。
  • 使用反射填充替代循环移位，当划分窗口时，如果在边缘不够切分，选择使用镜像反射的方式将边缘补齐，处理完之后再切去，这样能够保证边缘的连续性，不会出现”把图片左边的像素强行拼到右边“这种违背物理空间位置的操作，有效消除了去雾后的边缘伪影。

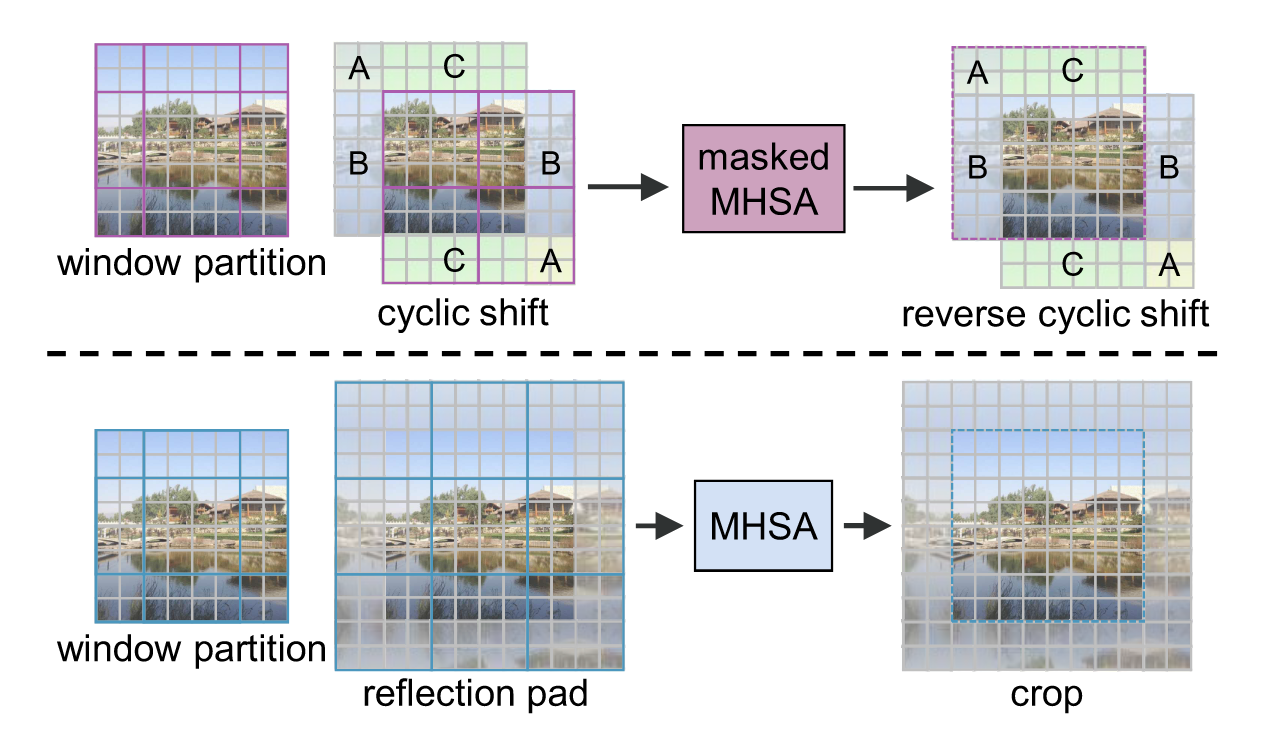

镜像反射填充
  • 并行卷积和注意力：在Transformer的注意力机制旁边加了一个并行的深度卷积分支，有效将全局信息和局部信息结合起来，同时兼顾了去雾程度和纹理的保留。

结语

算法的演进，是为了让我们看得更清。从基于统计学的物理先验，到卷积神经网络的局部特征提取，再到 Transformer 的全局上下文感知，去烟算法在精度与泛化性上不断突破天花板。这一路走来，不仅是在通过数学消除图像中的雾霭，更是在探索如何让机器在不确定性中还原真实世界的本来面貌。虽然“完美去雾”在复杂多变的现实场景中仍面临挑战，但随着模型架构的持续创新，那层遮挡在镜头前的“迷雾”正变得越来越淡。

参考文献如下：

Kaiming He, Jian Sun and Xiaoou Tang, "Single image haze removal using dark channel prior," 2009 IEEE Conference on Computer Vision and Pattern Recognition, Miami, FL, USA, 2009, pp. 1956-1963, doi: 10.1109/CVPR.2009.5206515.
B. Cai, X. Xu, K. Jia, C. Qing and D. Tao, "DehazeNet: An End-to-End System for Single Image Haze Removal," in IEEE Transactions on Image Processing, vol. 25, no. 11, pp. 5187-5198, Nov. 2016, doi: 10.1109/TIP.2016.2598681.
Qin, X., Wang, Z., Bai, Y., Xie, X., & Jia, H. (2020). FFA-Net: Feature Fusion Attention Network for Single Image Dehazing. Proceedings of the AAAI Conference on Artificial Intelligence, 34(07), 11908-11915. https://doi.org/10.1609/aaai.v34i07.6865
Yuda Song, Zhuqing He, Hui Qian, and Xin Du. 2023. Vision Transformers for Single Image Dehazing. Trans. Img. Proc. 32 (2023), 1927–1941. https://doi.org/10.1109/TIP.2023.3256763
